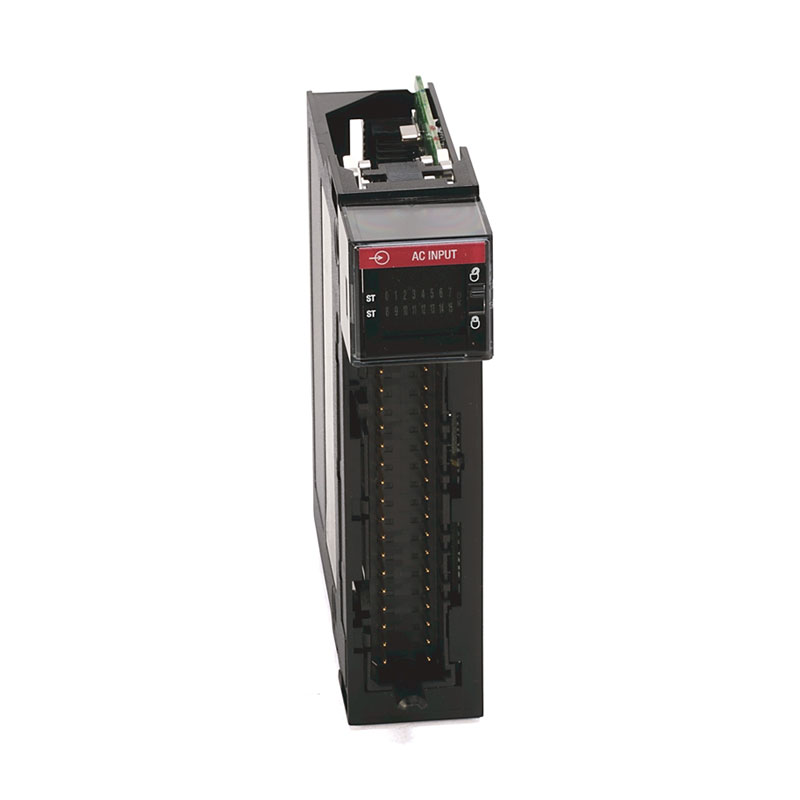

Allen Bradley 1756-IA16I

Yueyang Tongtu, som en professionell leverantör, levererar direkt den senaste Allen Bradley 1756-IA16I-modulen till den utomeuropeiska marknaden. Denna modul är en isolerad digital ingångskomponent med hög densitet som är speciellt designad för tuffa industriella elektromagnetiska miljöer i Rockwell ControlLogix-plattformen. I komplexa automatiserade produktionslinjer bestämmer signalkonditioneringskretsen i framkanten av den digitala ingångsmodulen och den elektriska isoleringsprestandan direkt noggrannheten i kontrollsystemets bedömning av statusen för utrustning på plats. Om isoleringsbarriären inuti modulen försämras på grund av långvarig exponering för högfrekventa transienta överspänningar, är det mycket troligt att det orsakar överhörning mellan kanaler eller direkt kopplar common-mode-interferensen från fältsidan till ControlLogix-bakplansbussen, vilket resulterar i kommunikationsavbrott eller felaktiga åtgärder i huvudstyrsystemet utan någon uppenbar anledning. Sjöfartsinspektionsstandarderna som implementerats av Yueyang Tongtu för denna modell täcker strikt den exakta kalibreringen av tröskelspänningen för alla kanaler, högspänningsisolationsimpedanstesterna mellan kanaler och mellan kanaler och bakplanet, såväl som svarsfördröjningskalibreringen av högfrekvensfiltreringskretsen. Syftet är att tillhandahålla reservdelar av originalkvalitet med extremt hög immunitet och tillståndsidentifikationssäkerhet för utländska kunders underhåll av kontrollsystem, vilket säkerställer att datamappningen från diskreta signaler på plats till systemets bakplan är absolut ren och korrekt.

Applikationsscenario

Denna modul används huvudsakligen i scenarier där den elektromagnetiska miljön på plats är extremt hård och det finns en hög risk för common-mode spänning. Typiska applikationsnoder inkluderar övervakning av motorbrytares status inom det högfrekventa elektromagnetiska interferensområdet för stora metallurgiska valsverk, anslutning av återkopplingssignaler från långväga explosionssäkra magnetventiler i petrokemiska anläggningar och insamling av hjälpkontakttillstånd för tunga kontaktorer i stora pumpstationer i vattenreningsverk. I dessa applikationer fungerar Allen Bradley 1756-IA16I, med sin robusta isoleringsbarriärdesign, som en brandvägg mellan den hårda elektriska miljön på plats och det känsliga ControlLogix-bakplanet. Dess hårdvarunivå mot störningsförmåga är den viktigaste fysiska grunden för att säkerställa att hela datainsamlingsnätverket inte upplever storskaligt mätjitter eller kollaps.

Strukturera

Den interna hårdvarutopologin för denna Allen Bradley 1756-IA16I är baserad på en kärnarkitektur som består av en högspänningstolerant optokopplarisoleringsmatris och ett flerstegs lågpassfilternätverk. På framsidan av varje digital ingångskanal är oberoende strömbegränsande resistorer och TVS-dioder (Transient Voltage Suppression) konfigurerade för att klämma över överspänningsenergin från fältkablarna. 120VAC-logiknivån på fältsidan och 5VDC-bakplanslogiknivån på systemsidan måste vara fullständigt frånkopplad fysiskt av optokopplare med hög nominell isolationsspänning innan signalen kommer in på bakplanssidan. Strömförsörjningsnätverket inuti modulen använder en distribuerad frånkopplingskondensatorlayout för att effektivt undertrycka högfrekventa toppstörningar. Bakplansgränssnittskrets integrerad med precision, impedansmatchande motståndsnätverk, garanterar signalintegriteten för höghastighetsbakplansbussdatautbyte.

Hur man underhåller

Denna Allen Bradley 1756-IA16I-modul kräver strikt efterlevnad av de speciella hanteringsbestämmelserna för elektriska isoleringssystem under dagligt underhåll. Det är strängt förbjudet att utföra någon form av kopplingsplint eller modifiering av ledningar medan systemet är påslaget, för att förhindra elektriska stötar eller utlösa kommunikationsfel i bakplansbuss. På grund av den extremt känsliga karaktären hos AC-ingångskretsarna i modulen för kablarnas fördelade kapacitans, är det viktigt att säkerställa att signalkabelns skärmskikt på skåpets sida är tillförlitligt jordat i en enda ände under kabeldragning på plats, och dubbeländade jordslingor måste absolut undvikas. Använd regelbundet en standardmultimeter för att kontrollera åtdragningsmomentet för kopplingsplintens skruvar i avstängt läge för att förhindra ökning av kontaktresistansen på grund av långvariga vibrationer, vilket kan orsaka drift av ingångströskeln eller falska frånkopplingslarm.
