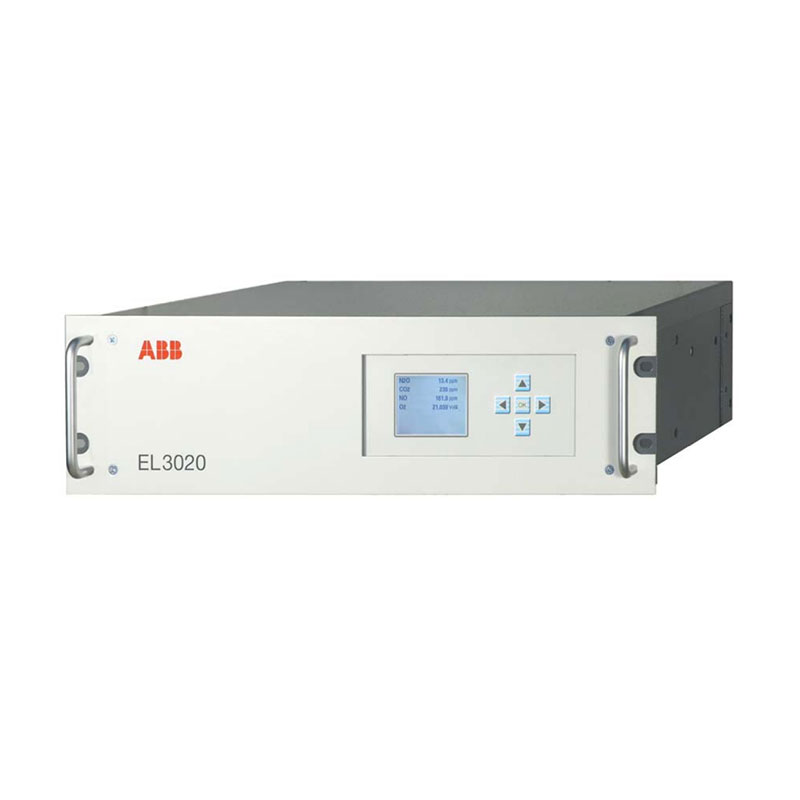

ABB EL3020

Yueyang Tongtu Company har speciellt förberett en mycket "precis" nyckelutrustning för utländska processkontrollingenjörer och instrumentunderhållsövervakare inom området industriell gasanalys - ABB EL3020 gasanalysatorsändare. När man genomför projekt i kemiska anläggningar eller oljeraffinaderier är den mest utmanande uppgiften för alla att exakt överföra de svaga signalerna från analysatorn på plats till kontrollrummet samtidigt som man inte säkerställer störningar. Denna sändare är speciellt utformad för detta ändamål. Den fungerar som en brygga som förbinder sensorerna på plats och styrsystemet. Som professionell leverantör rekommenderar vi denna "datahub" som kan exakt bearbeta och konvertera analysdata till dig, för att göra ditt gasövervakningssystem mer stabilt och helt eliminera processtyrningsfel orsakade av signalavvikelser.

Strukturera

ABB EL3020 har en modulär design, som är enkel att underhålla och uppgradera. Dess provgaskammare är lätt att rengöra och gasvägen är gjord av korrosionsbeständiga material för att förlänga utrustningens livslängd. När det gäller strömförsörjning är den kompatibel med ett brett utbud av nätaggregat (100-240VAC±10%, 48-63Hz), med en enkanalig strömförbrukning på cirka 40VA och en dubbelkanalig strömförbrukning på cirka 70VA. Den har ett rikt utgångsgränssnitt som ger 0/2/4-20mA analoga signaler (maximal belastning 750Ω), och stöder Modbus, RS485 och RS232 digitala kommunikationsprotokoll. Den har även EEx(p) explosionssäker certifiering och ger en valfri värmedesign för att anpassa sig till extrema temperaturmiljöer. Den inbyggda trycksensorn (arbetsområde pabs=600-1250hPa) kan automatiskt korrigera påverkan av tryckfluktuationer på mätnoggrannheten.

Kalibreringsoperation

Nollkalibrering: ABB EL3020 använder kväve med hög renhet. Utrustningen måste förvärmas i mer än 12 timmar. Stoppa spolning och provtagning, anslut kväve, växla till nollläget genom femvägsventilen, justera trycket till 0,01 MPa, håll flödeshastigheten på 60L/h, rensa gaskammaren med kväve i 12 minuter och ange ett litet standardvärde (som +2ppm) genom paneldriften för kalibrering och spara.

Områdeskalibrering: Med CO som exempel behöver den också förvärmas i mer än 12 timmar. Stoppa spolning och provtagning, anslut CO-standardgas, ställ om femvägsventilen till kalibreringsläget, justera trycket och flödet enligt ovan, töm gaskammaren i 12 minuter, välj CO genom paneldriften, ange det korrekta nominella värdet på standardgasflaskan och bekräfta och spara kalibreringsvärdet efter att avläsningen stabiliserats.

Applikationsscenario

Denna ABB EL3020 används för att samla in flödesmätarsignalerna vid inloppet och utloppet, såväl som vätskenivåsignalerna från poolen. Dessa data överförs sedan till CPU:n för att styra doseringspumpen eller vattenutloppsventilen. På kemiska produktionslinjer används den för att ansluta trycktransmittrar för att övervaka rörledningstrycket i realtid, vilket säkerställer produktionssäkerhet. I VVS-system används den för att samla in signaler från temperatursensorer och styra driften av kylmaskinen eller pannan. Närhelst ditt system fortfarande använder ABB:s styrenheter i Advant-serien och kräver exakt insamling av kontinuerligt föränderliga data såsom temperatur, tryck, flöde och vätskenivå på plats, är denna produkt nyckelkomponenten som är ansvarig för att "uppfatta" situationen.
